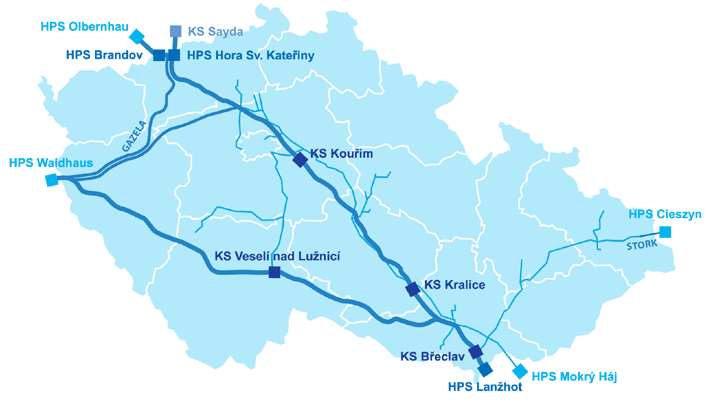

Přepravní soustava
- Legenda
- hraniční předávací stanice
- kompresní stanice
- hraniční předávací stanice mimo území ČR
- kompresní stanice mimo území ČR
- tranzitní plynovod
- vnitrostátní plynovod
Společnost NET4GAS provozuje plynovody pro mezinárodní tranzitní a vnitrostátní přepravu zemního plynu o celkové délce přes 4000 km se jmenovitými průměry od DN 80 do DN 1400 a se jmenovitými tlaky od 4,0 do 8,5 MPa.
Požadovaný tlak plynu v plynovodech je zajišťován kompresními stanicemi v Břeclavi, Kouřimi, Kralicích nad Oslavou, Otvicích a ve Veselí nad Lužnicí. Celkový instalovaný výkon kompresních stanic je 281 MW mechanického výkonu.
Zemní plyn je na vstupu do a na výstupu z České republiky předáván, tzn. objemově a kvalitativně měřen se stanovením předávané energie obsažené v zemním plynu, a to na hraničních předávacích stanicích – mezi Českou republikou a Slovenskem v Lanžhotě, mezi Českou republikou a Německem v Hoře Svaté Kateřiny, Olbernhau, Brandově, Deutschneudorfu a Waidhausu. Mezi Českou republikou a Polskem je plyn předáván v polském Těšíně.
| Kompresní stanice | Břeclav | Kouřim | Kralice | Otvice | Veselí n/L |
|---|---|---|---|---|---|
| Počet turbosoustrojí | 9x 6 MW | 5x 6 MW | 5x 6 MW | 3x 8 MW | 6x 6 MW |
| 1x 16 MW | 2x 13 MW | 2x 13 MW | |||
| 1x15 MW | 1x 12 MW | 1x 12 MW | |||
| Instalovaný výkon na KS | 85 MW | 68 MW | 68 MW | 24 MW | 36 MW |
| Celkový instalovaný výkon pro přepravu | 281 MW | ||||
Z přepravní soustavy je zemní plyn dále předáván přes 100 předávacích stanic do vnitrostátní distribuce plynu, k přímo připojeným zákazníkům a do podzemních zásobníků plynu. Na všech předávacích stanicích je instalováno obchodní měření množství plynu.
Detailní informace k přepravní soustavě NET4GAS naleznete v Desetiletém plánu rozvoje přepravní soustavy v ČR v sekci Rozvojové plány.
